Qu'est-ce que la coextrusion en impression 3D ?

La coextrusion (ou co-extrusion with towpreg) est un procédé de fabrication additive à double extrusion. Une buse dépose le polymère fondu tandis qu'une seconde intègre simultanément un toron de fibre de carbone continue pré-imprégné. Les deux matériaux fusionnent dans la buse pour former un composite structurel couche par couche.

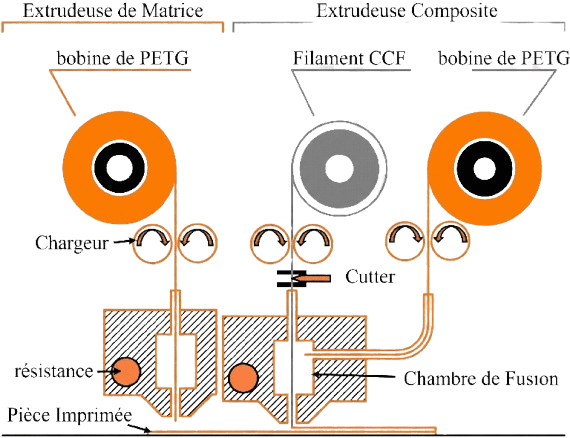

Schéma du procédé de coextrusion : extrudeuse de matrice PETG, extrudeuse composite avec filament CCF, chambre de fusion et pièce imprimée — Principe de la coextrusion : la matrice polymère (PETG) et le filament de fibre de carbone continue (CCF) convergent dans la chambre de fusion avant d'être déposés couche par couche.

Design multicouche

Insertion de fibres continues (torons 1K) directement dans la matrice polymère pour un transfert de charge optimal entre fibre et matrice.

Trajectoire orientée

Placement précis de la fibre dans la direction des efforts, couche par couche. Un avantage impossible avec les procédés composites conventionnels.

Refroidissement contrôlé

Un système de refroidissement dirigé vise à stabiliser le composite dès son dépôt, pour réduire la porosité et améliorer l'adhésion intercouche.

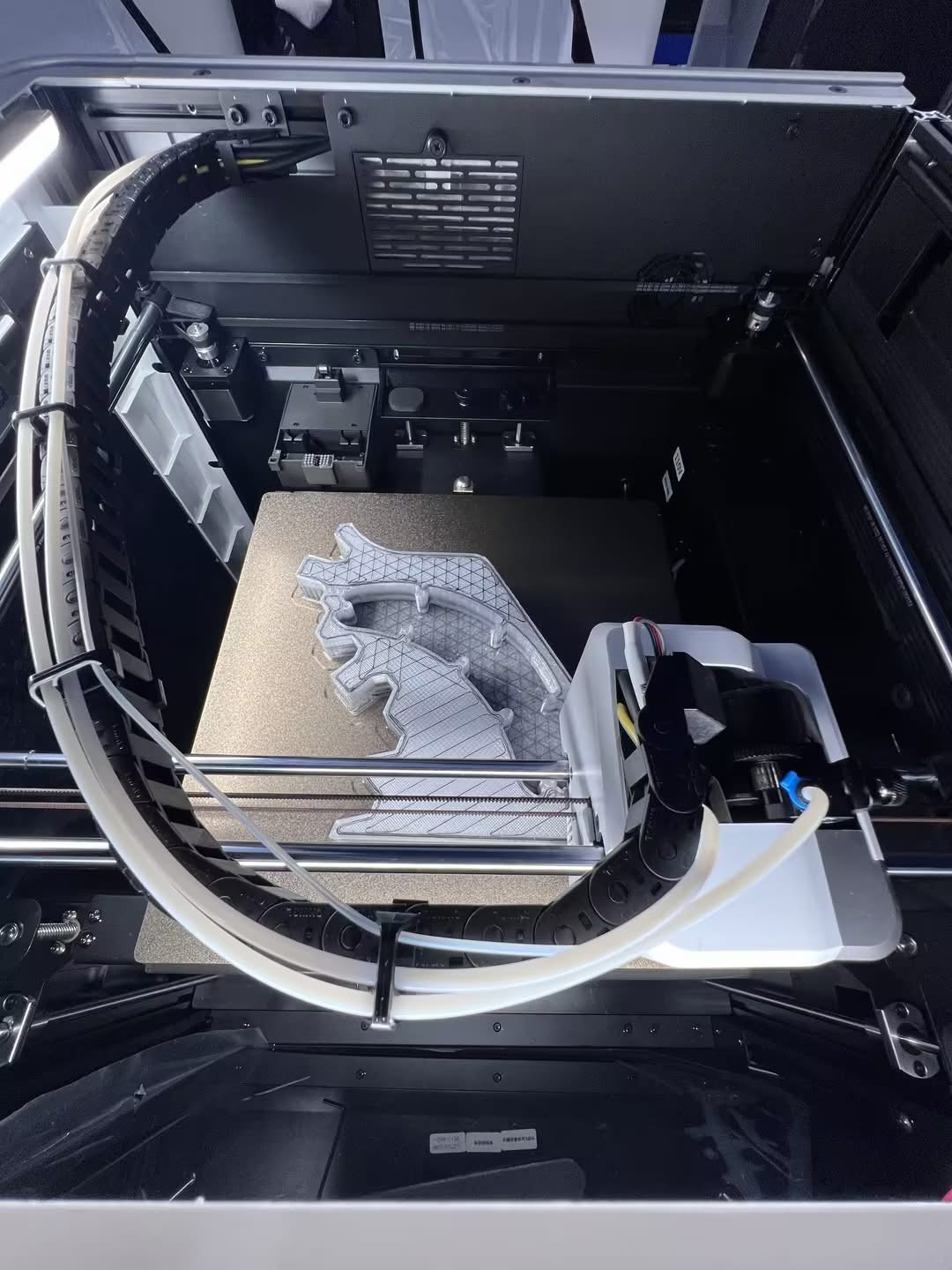

Pièce imprimée en 3D fibre continue par coextrusion

Résultats

Objectifs de performance, d'après la recherche scientifique

Résultats publiés dans la littérature scientifique sur des composites fibre de carbone continue fabriqués par des procédés comparables (FFF/coextrusion). Objectifs de performance, non encore validés par nos propres essais.

159 MPa

PETG + fibre carbone continue

×3,4 vs polymère seul (47 MPa)

244 MPa

PLA + fibre carbone continue

×3,9 vs polymère seul (63 MPa)

258 MPa

PA + fibre de verre continue

×8,9 vs polymère seul (29 MPa)

598 MPa

PA + fibre carbone continue

×6,4 vs polymère seul (94 MPa)

Épaisseur de couche 0,4 mm · Largeur de ligne 1 mm · Fraction volumique fibre visée 26 % (paramètres de procédé cibles)

Avantages

Pourquoi la coextrusion ?

Rapport poids/résistance

Avec ~26 % de fibre en volume visés, les pièces co-extrudées visent des résistances de l'ordre de grandeur de l'aluminium, pour un poids nettement inférieur.

Fibre là où il faut

Le placement sélectif de la fibre continue réduit les coûts matière. Le renfort n'est utilisé que dans les zones sollicitées mécaniquement.

Durabilité structurelle

Des résistances en traction pouvant dépasser 200 à 600 MPa selon la matrice, d'après des résultats publiés dans la littérature scientifique. Objectifs non encore validés par nos propres essais normalisés (ASTM D3039, D695, D5379).

Multi-matériaux

Fibre de carbone 1K ou fibre de verre, combinées avec PLA, PA (nylon) ou PETG selon l'exigence thermique et mécanique.

Adhésion fibre-matrice

Une bonne adhésion interfaciale entre la fibre et la matrice polymère est essentielle pour un transfert de charge efficace, clé de la performance composite.

Géométries complexes

Contrairement aux procédés composites conventionnels, la fabrication couche par couche permet des géométries impossibles sans outillage ni moule.

Interface

La science derrière la performance

La qualité de l'interface fibre-matrice détermine directement la résistance finale du composite. Voici ce que la recherche a démontré.

Longueur critique d'ancrage

En dessous de ~5 mm d'enrobage, la fibre glisse dans la matrice. Au-delà, c'est la fibre qui casse avant l'interface : preuve d'un ancrage efficace.

Imprégnation contrôlée

Le mouillage complet de la fibre par le polymère fondu est essentiel. Une imprégnation insuffisante crée des zones sèches qui concentrent les contraintes et réduisent la résistance.

Réduction de la porosité

L'optimisation des paramètres d'impression (épaisseur de couche, largeur de ligne, refroidissement) vise à réduire la porosité, un facteur déterminant de la résistance finale documenté dans la littérature scientifique.

Secteurs

Domaines d'application

La coextrusion fibre continue est particulièrement adaptée aux applications à faible volume et haute valeur ajoutée.

Aéronautique & spatial

Ferrures, nervures de drones (UAV), supports de charge : structures légères à haute résistance multidirectionnelle en traction, compression et cisaillement.

Automobile

Panneaux anti-crash, renforts structurels, pièces soumises aux vibrations. Le rapport poids/performance réduit la consommation énergétique.

Marine

Renforcement de coques, de mâts et d'éléments soumis à la corrosion. Les composites thermoplastiques résistent aux environnements humides et salins.

Industrie & outillage

Gabarits, montages d'usinage, éléments de convoyeurs. Pièces fonctionnelles imprimées rapidement, sans moule, avec une rigidité sur mesure.

Sport & compétition

Équipements légers et rigides, pièces de vélo, accessoires de compétition où chaque gramme compte.

Dispositifs médicaux

Instruments personnalisés, outillage chirurgical, composants biocompatibles adaptés au patient.
